光电传感器有哪些类型

在自动化流水线上，微小零件的精准计数、透明薄膜的跑偏检测、危险区域的人员防护……这些看似截然不同的任务，背后都依赖同一种“超能力”——光电传感器。

光电传感器利用“光”作为媒介，通过将被测量的变化(如物体有无、距离远近、表面颜色等)转换成光信号的变化，再由光电元件将其转化为电信号输出。它非接触、响应极快、精度极高，堪称工业机器的“火眼金睛”。

面对五花八门的检测需求，光电传感器衍生出了多种类型。本文将从光路结构(检测方式)和应用功能两个核心维度，为您全面拆解光电传感器的家族图谱。

一、 按光路结构分：三大经典“战术”

这是工业界最常用、最核心的分类方式。就像手电筒的使用方式一样，根据发射器和接收器的相对位置，主要分为三种：

1. 对射型光电传感器(透过型)

战术动作：“隔岸观火，一夫当关”。

工作原理：发射器和接收器分居两侧，面对面安装。发射器发出光束，接收器“死死盯住”对面的光。当有物体穿过光路时，光束被遮挡，接收器收不到光，立刻输出开关信号。

优势：检测距离最远(可达数十米);极其可靠，不受物体颜色、表面反光率的影响，只要是不透明物体就能检测。

劣势：需要两侧布线，安装和对准比较麻烦。

典型应用：流水线长距离物料检测、电梯门防夹、大型设备的安全防护。

2. 镜反射型光电传感器(回归反射型)

战术动作：“借力打力，原路返回”。

工作原理：发射器和接收器集成在同一个外壳内，对面只需安装一块反光镜(反射板)。光束射向反射板，再由反射板沿原路返回被接收器捕获。当物体经过遮挡了光路，接收器收不到光，触发信号。

优势：单侧布线，安装比对射型方便得多;对物体颜色不敏感。高端的镜反射型还会使用偏振滤光片，避免物体表面像镜子一样把光直接反射回接收器造成误报。

劣势：检测距离比对射型短，且依赖反射板的清洁度。

典型应用：自动门感应、仓储物流包裹检测、AGV小车通道防护。

3. 漫反射型光电传感器

战术动作：“主动出击，看反射率”。

工作原理：同样是将发射器和接收器集成一体，但不需要反射板。光束直接射向被测物体，利用物体表面的漫反射光返回接收器来检测。

优势：安装最简单，无需反射板，无需对侧空间，成本较低。

劣势：检测距离受物体表面颜色和粗糙度影响极大(白纸检测距离远，黑橡胶检测距离极短);容易受背景光干扰。

典型应用：近距离物体有无检测、传送带上的包装盒定位。

二、 特殊结构型：解决痛点的“特种兵”

三大经典类型虽然强大，但在某些极端或特殊工况下也会“力不从心”，于是衍生出了以下特种类型：

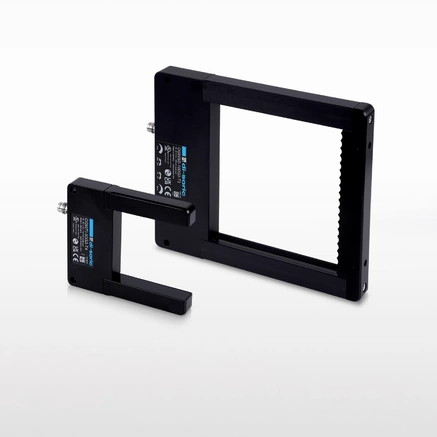

4. 槽型光电传感器(U型/透过型)

工作原理：发射器和接收器分别安装在U型槽的两侧臂上，光路固定且极短。物体放入U型槽中即可遮挡光路。

特性：无需对准光轴，定位极其精准，对微小物体和半透明物体(如标签)检测效果极佳。

应用：条码定位、细线断裂检测、微小齿轮计数。

5. 光纤式光电传感器

工作原理：将光电放大器与光纤探头分离。光纤只负责传输光信号(发射和接收)，不涉及电子元件。

特性：探头极小，能伸入极其狭窄的空间;抗电磁干扰，耐高温，适合恶劣环境。

应用：半导体芯片微小位置检测、高温炉内物体检测、狭窄管道内部检测。

三、 按功能与应用分：各显神通的“专家”

除了判断“物体在不在”，光电传感器还能完成更复杂的测量与识别任务：

1. 激光光电传感器

采用激光作为光源，光束极细且集中。常结合三角测距或飞行时间(ToF)原理，实现微米级的测距、精密轮廓测量或微小缺口的检测。在AGV避障、3D视觉引导中作用巨大。

2. 色标/颜色传感器

不同颜色的物体对特定波长光波的反射率不同。色标传感器通过发射红/绿/蓝光，并分析反射光的光谱比例，能精准识别颜色差异。常用于包装印刷的套色对位、标签边缘检测。

3. 荧光传感器

通过发射不可见的紫外光(UV)，去激发物体上的荧光物质(如防伪油墨、荧光剂)，再接收其发出的可见光。在防伪检测、胶水涂布有无检测中是不可替代的存在。

4. 安全光幕/光栅

本质上是密集排列的对射型光电传感器阵列。形成一面不可见的“光墙”，一旦有任何光束被遮挡(如操作工人的手臂进入危险区)，设备瞬间停机，是冲床、压机等危险机械的安全守护神。

四、 选型指南：如何为机器配上“好眼睛”?

了解了类型，在实际工程中该如何选择呢?掌握以下四个核心判断原则即可：

看空间与距离：远距离且空间开阔选对射型;单侧安装选镜反射型;狭窄空间选槽型或光纤型。

看被测物特征：物体纯黑、反光率高、透明?如果是黑体或透明物体，普通漫反射失效，需考虑对射型或特殊的偏振镜反射型。

看环境干扰：灰尘大、油污重?镜反射的反射板容易脏，对射型更可靠;强电磁干扰?光纤型是首选。

看精度要求：要测微小位移或颜色?上激光型或色标型。

从简单的开关控制到精密的视觉测量，光电传感器用一束束无形的光，为现代工业构筑了坚实的感知底座。随着激光技术和智能算法的融合，未来的光电传感器必将更加微型化、智能化，让机器的“视力”无限趋近于完美。
