电感式传感器分类有哪些？一文理清

面对市场上数百种型号，电感式传感器的分类看似庞杂，实则有着清晰的逻辑主线。无论是设备工程师选型，还是学习者建立知识框架，理解其分类维度都至关重要。本文将从七个核心角度出发，为您系统梳理电感式传感器的完整分类体系。

一、按输出方式分类：传感器如何“说话”

这是最基础、最常用的分类维度，决定了传感器如何与控制系统对话。

1. 开关量输出型

最常见的类型，只有“开”和“关”两种状态。根据内部晶体管类型，又分为：

NPN型：输出低电平有效，主要在日本和亚洲市场常见。

PNP型：输出高电平有效，欧洲及全球主流PLC系统标准。

两线制：直接串联在负载回路中，接线简单，常保留在旧设备改造中。

开关量传感器还可以细分常开(NO)和常闭(NC)，部分型号自带NO/NC互补输出，一应俱全。

2. 模拟量输出型

不仅能判断“有/无”，更能连续输出目标距离。常见接口包括：

0…10V电压输出：适合短距离传输，成本敏感型应用。

4…20mA电流输出：抗干扰能力强，可远距离传输，断线可自诊断。

可配置模拟量：通过IO-Link灵活配置输出特性曲线，适应非线性检测需求。

3. 数字量/IO-Link输出型

这是近年来的重要演进方向。IO-Link电感式传感器不仅能传输开关状态或距离值，还能上传线圈温度、工作频次、检测余量等诊断数据，实现预测性维护。例如，德硕瑞(di-soric)的智能系列通过IO-Link可实时读取传感器“健康状态”，在焊渣污染尚未导致误报前发出预警，让维护从被动抢修转向主动计划。

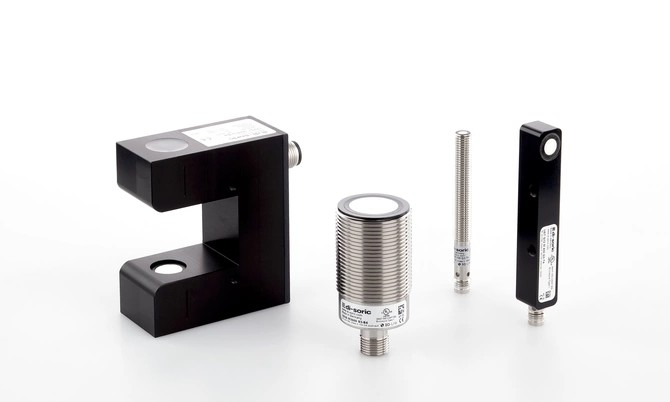

二、按外形结构分类：适应千变万化的安装空间

电感式传感器的外壳形态直接决定了它能装在哪里。

1. 圆柱形

最具工业标准化特征，直径从微型3mm到超大80mm不等，以M8、M12、M18、M30最为主流。圆柱形传感器安装方便，配件丰富，占据市场大半份额。

2. 方形/矩形

正面为矩形检测面，内部空间充裕，可实现更长的检测距离或内置多个线圈。常用于检测距离要求较大或安装平面受限的场景，如输送线侧面安装。

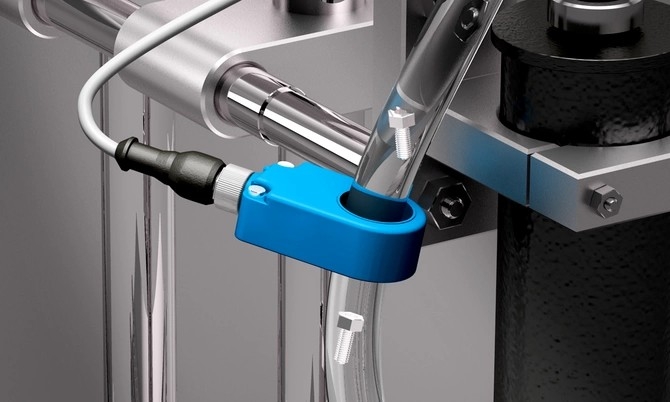

3. 环形传感器

中央有通孔，被测金属零件穿过孔内时触发。专用于检测通过的微小金属件——螺丝、铆钉、瓶盖等，在自动送料和计数场景不可替代。

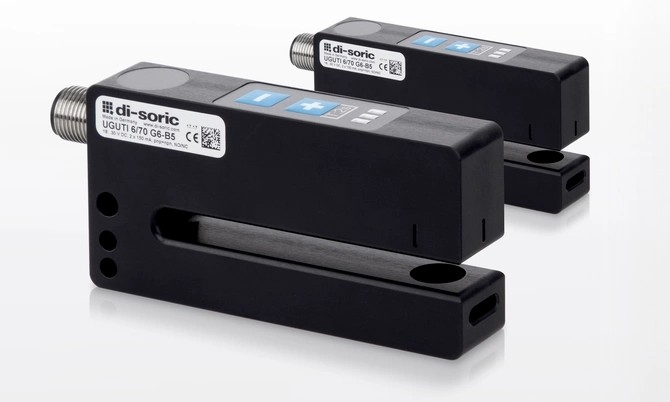

4. 槽形/叉形传感器

发射线圈与接收线圈集成在U形槽的两臂，当金属片通过槽内阻断磁路时输出信号。结构坚固，对轴线对齐要求低，特别适合检测快速通过的小型金属片，如纺织机械的金属丝断线检测、齿轮齿顶计数。

5. 扁平型/贴装型

极薄设计，可嵌入模具内或贴合在狭窄夹具表面，满足极小空间的到位检测需求。

三、按安装方式分类：齐平与非齐平，选错易犯错

这是选型中最常见的“坑”，直接影响传感器能否正常工作。

1. 齐平安装(屏蔽型/嵌入型)

传感器感应面可以与金属安装座齐平而不产生误信号。内部磁场被屏蔽在正前方，侧向几乎无磁感线。适合需要将传感器整体嵌入金属基板的场合，外观整洁、防撞。

2. 非齐平安装(非屏蔽型/凸出型)

传感器感应面前端必须凸出安装座一定距离，因为磁场向侧面扩散，若被金属包围会提前衰减。优点是检测距离较长，但安装时需确保无金属干涉空间。

选择原则：如果结构允许凸出，非齐平型可提供更长检测距离;若必须齐平防护，务必选用屏蔽型，并注意其标称检测距离已按齐平条件标定。

四、按检测特性分类：标准距离、长距离与全金属同距

不同应用对检测距离和材质兼容性的要求差异极大。

1. 标准距离型

满足大多数常规需求，性价比高。典型M18传感器对铁检测距离为5-8mm。

2. 长距离型

通过增强线圈和优化磁路，在相同尺寸下实现更远检测。例如德硕瑞DCC系列，M12直径即可实现8mm齐平检测距离，远超行业常见水平。长距离型能为机械设计留出更大容差，减少碰撞风险。

3. Factor 1型(全金属同距)

传统传感器对不同金属检测距离差异显著(铝约铁的40%，不锈钢约30%)，需要用户换算。Factor 1技术通过多线圈叠加或频率自适应调节，使传感器对铁、铝、不锈钢、铜、黄铜等所有金属保持基本一致的检测距离。这在混线生产和材质不确定的场合极为便利。

五、按环境耐受能力分类：极限工况的“特种兵”

这是体现传感器制造水平的关键分类，也是高端品牌与通用品拉开差距的地方。

1. 普通环境型

IP67防护，适用一般工业厂房。

2. 耐焊接型

专为汽车焊装线设计，表面涂覆不粘焊渣的涂层，内部增加抗强磁场干扰保护。能在飞溅焊渣和电磁冲击中保持稳定，寿命可达数百万次焊接循环。德硕瑞DCF系列即属此类。

3. 全金属封装型

外壳和感应面均采用不锈钢一体化加工，无塑料薄弱点，可抵抗切屑撞击、高压水枪直射。防护等级可达IP68/IP69K，适合机床、食品等高强度清洗环境。

4. 耐温型

通过耐高温线圈和特制磁性材料，工作温度可覆盖-60℃至+230℃，用于烤炉、冷库、熔炉等极端温区。

5. 卫生型

满足食品医药行业的卫生设计标准，无死角、耐酸碱清洁剂，获得Ecolab等认证，可直接暴露在CIP原位清洗中。

6. 防爆型

符合ATEX或IECEx防爆指令，用于化工、矿山、粉尘等危险区域，限制电路能量以防引爆。

六、按供电类型分类：直流与交流

直流型(DC)：最常见，通常10-30V DC供电，适用于绝大多数控制柜和PLC系统。

交流型(AC)：直接使用110V或220V AC供电，输出为两线制交流开关，常用于直接驱动小型接触器或继电器，在老旧设备或简单回路中仍可见。

交直流通用型：同一传感器可接入DC或AC电源，使用灵活，但体积较大，反应速度较慢。

随着工业自动化系统日益标准化，直流型和IO-Link数字型已占据绝对主流。

七、按特殊功能分类：向智能化演进

1. 温度补偿型

内置热敏元件，自动修正因温度变化导致的检测距离漂移，保证在宽温范围内精度稳定。

2. 双感应面/可选面型

传感器提供两个或更多感应面，通过外部接线或IO-Link参数选择哪个面生效，实现一机多用，减少备件品类。

3. 测距与定位型

模拟输出加内置线性化算法，分辨率可达微米级，可直接替代部分接触式位移传感器，用于精密压装、工件变形监测。

4. 自诊断与预测性维护型

通过IO-Link上传工作状态数据。例如记录开关次数用于预估剩余寿命，监测线圈温度以发现环境异常，检测感应余量变化以提示机械松动。这类传感器正将“非接触检测”从简单的信号拾取，升维为资产健康管理的一环。

结语

电感式传感器的分类，本质上是对其物理原理与环境适应性的工程解构。从基础的开关输出到智能诊断，从标准圆柱形到耐焊接全金属，每一类都对应着一群特定的应用场景。理解这些分类维度，不仅能帮助快速选型，更能在面对复杂检测需求时，心中有谱、手中有方。在未来的智能制造中，电感式传感器将继续沿着“更小、更远、更坚固、更智能”的方向演进，而分类的边界，也将不断扩展和融合。
