环形接近开关金属传感器原理

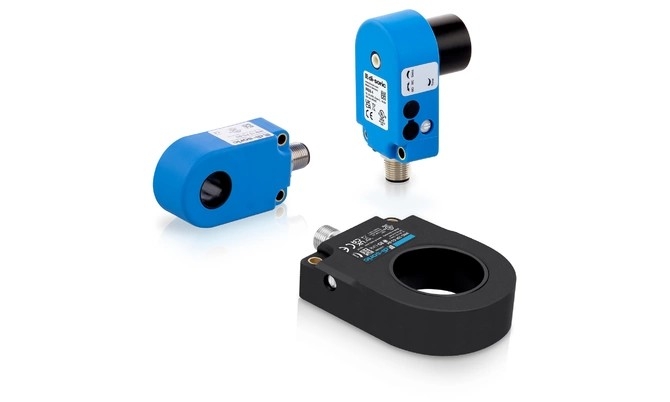

在工业自动化的精密检测领域，有一种传感器形态独特，它不像传统传感器那样“守望”在侧面，而是张开一个“圆环”，等待目标穿心而过。这就是环形接近开关(电感式环形传感器)。

虽然它外形特殊，但本质上仍属于电感式接近传感器的范畴。它主要针对金属物体的非接触检测，尤其在细小零件计数和线材检测方面表现卓越。那么，这种环状结构究竟是如何工作的?其背后的物理原理又是怎样的?

本文将为您层层剥茧，揭示其核心工作原理。

一、 核心物理基石：电磁感应与涡流

要理解环形传感器，首先要回归到电感式传感器的本源——电磁感应定律。

环形接近开关的内部并没有复杂的机械齿轮，而是埋藏着一组精心缠绕的高频振荡线圈。这个线圈正是传感器的“心脏”。

其工作原理基于以下物理链条：

产生磁场： 当传感器通电，振荡电路驱动线圈产生高频交变电流。

形成“磁笼”： 由于线圈呈环状缠绕，交变电流在圆环内部空间激发出一个环形的、闭合的高频交变磁场。这就好比在圆孔内部编织了一个看不见的电磁网。

涡流效应： 根据法拉第电磁感应定律，当金属物体进入这个磁场区域(即穿过圆孔)时，金属导体表面会感应出闭合的电流，物理学上称之为“涡流”。

二、 能量博弈：从“自由振荡”到“阻尼停振”

这是环形传感器检测金属的关键机制。我们可以将振荡电路看作一个在空中摆动的秋千：

状态一：空载(无金属穿过)

当圆孔内没有金属物体时，振荡电路处于“自由振荡”状态，能量损耗极低，振幅稳定且最大。此时，传感器内部的触发电路监测到的是正常的能量状态，输出端保持“断开”或初始状态。

状态二：检测(金属穿心)

当一颗螺丝、一根金属丝或一个小齿轮穿过圆孔时，金属内部迅速产生涡流。根据楞次定律，涡流产生的磁场会反过来阻碍原磁场的变化。这是一个能量转换的过程：金属物体像一块海绵，吸收了振荡电路的能量，并将其转化为热能耗散掉。这种现象被称为“阻尼”。

状态三：触发(信号翻转)

由于能量被金属吸走，振荡电路的振幅迅速衰减，甚至完全停止振荡。传感器内部的检波电路敏锐地捕捉到这一变化，当振幅低于预设阈值时，触发电路动作，通过放大器驱动输出开关信号(如由0变为1)，点亮指示灯，告知控制系统：“有金属通过!”

三、 结构优势：为何必须是“环形”?

理解了物理原理，我们不禁要问：为什么要设计成环形?这赋予了它哪些独特的检测特性?

360度感应盲区消除

普通电感式传感器的感应面是平面的，磁场像手电筒的光束向前发射，如果物体偏离中心或从侧面经过，可能漏检。

而环形传感器的线圈缠绕在内壁，磁场充满了整个孔径。这意味着，无论金属物体是从中心穿过，还是贴着内壁穿过，甚至是斜着穿过，只要进入环内，必然切割磁感线，触发涡流效应。这实现了真正的全方位检测。

极高的灵敏度与微小物体检测

环形结构可以将磁场高度集中在狭小的孔径内，磁场强度远超同体积的平面传感器。这使得环形传感器对微小金属物体(如直径仅0.1mm的金属丝、微小的弹簧)具有极高的灵敏度，能够捕捉到极其微弱的涡流信号变化。

无需精确对准

在自动化生产线上，细长物体(如线材、管材)往往会有轻微的摆动。如果使用普通传感器，稍有偏离即可能超出感应范围。而环形传感器提供了一个“通道”，允许物体在一定范围内晃动，只要不触碰到传感器内壁，就能被可靠检测，极大地降低了机械定位的精度要求。

四、 总结

环形接近开关金属传感器的工作原理，本质上是一场“磁场与金属的能量博弈”。

它利用高频交变磁场构建了一个无形的关卡，当金属物体闯入，涡流效应带走能量，迫使振荡电路停振，从而触发信号。其独特的环形结构，将电磁感应的物理特性发挥到了极致，使其成为细小零件计数、断线检测、微小金属物体识别等应用场景下，无可替代的“火眼金睛”。
