电感式传感器的结构组成及原理

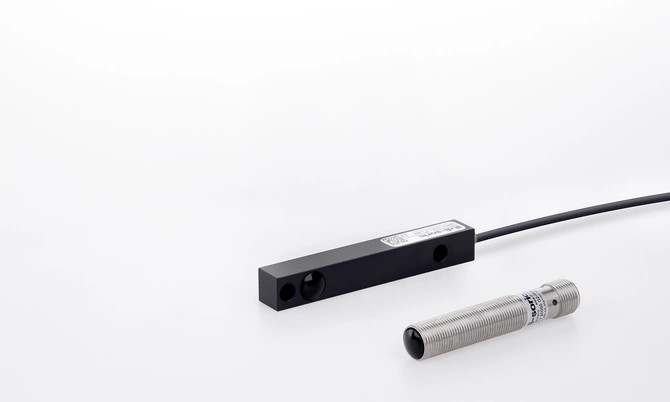

在现代工业自动化的庞大感知体系中，电感式接近传感器以每年数以百万计的装机量，默默支撑着从装配搬运到包装灌装的几乎所有工业环节。它的外形不过是一枚直径几毫米到几十毫米的金属圆柱或方形块体，内部却凝聚了精密的电磁设计、模拟电路与数字信号处理的多重智慧。这颗“工业之眼”究竟由哪些部分构成?又是如何实现金属物体的非接触检测? 德硕瑞(DI-SORIC)作为深耕电感式传感器数十年的专业品牌，将为您逐一拆解其内部构造与工作机制。

一、 核心原理：涡流效应与“阻尼振荡”的物理博弈

要理解电感式传感器的结构，必须先理解其赖以工作的物理基础，电磁感应与涡流效应。

传感器前端的检测线圈通入高频交变电流后，会在其周围建立一个交变电磁场，并从感应面向外延伸出一个有限的探测区域。当金属物体进入这一区域时，根据法拉第电磁感应定律，金属体表面会感应出旋涡状的闭合电流，即涡流。

涡流本身并非“无声的旁观者”：它一方面消耗振荡电路的能量(表现为振幅衰减)，另一方面产生与原磁场方向相反的感应磁场，改变检测线圈的等效阻抗(表现为电感量变化与谐振频率偏移)。金属物体越靠近感应面，涡流效应越强烈，振荡衰减越显著;当物体进入足够近的距离时，振荡甚至可能完全崩溃，这一机制在业内被称为“涡流抑制振荡器”原理，或ECKO原理。

换言之，电感式传感器本质上是一台高灵敏度的“能量损耗探测器”：它并不直接测量金属，而是通过金属带来的能量“窃取”，反推出金属的存在与距离。这也解释了它为什么只能检测导电的金属物体，对塑料、木材、陶瓷、液体等非导电材料则毫无反应。

二、 五大核心构件：一场精密的电路协作

一只完整的电感式接近传感器，内部由五个功能模块依次串联，形成一条从物理场到电信号的完整链路。

1. 检测线圈与铁氧体磁芯——电磁场的“发生器”

这是传感器的感知前端。检测线圈由高纯度漆包铜线精密绕制而成，是整个振荡回路的电感元件;线圈内置的铁氧体磁芯则起到“聚磁”作用，将电磁场能量更集中地引导至感应面前方，从而提升探测效率与方向性。磁芯的形状设计颇有讲究：罐型磁芯能提供更高的线性度与分辨率，适合精密测量;而标准接近开关多采用圆柱形磁芯，兼顾探测距离与全向场分布。

磁芯与线圈外部的壳体，通常采用镀镍黄铜、不锈钢或PBT塑料制成，前者兼顾机械强度与耐腐蚀性，后者则用于耐化学清洗的食品与医药场景。壳体的前端面必须对电磁场“透明”，因此感应面区域的壁厚需要精确控制在零点几毫米以内——这是传感器机械设计中最考验工艺水平的一环。

2. 高频振荡电路——持续“呼吸”的能量源

振荡电路以检测线圈作为电感元件L，配合精密电容C构成LC谐振回路，辅以放大器提供正反馈，维持稳定的高频振荡，振荡频率通常在几百千赫兹至一兆赫兹之间。没有金属靠近时，振荡回路以固定振幅持续“呼吸”;金属接近时，涡流不断抽取能量，振幅随之衰减，直至突破设定的阈值。

值得注意的是，高品质产品会采用温度补偿设计——在振荡回路中引入差分线圈结构或实时温度传感补偿，抵消环境温度变化带来的线圈阻抗漂移，确保长期工作下的检测一致性。这也是工业级产品与消费级产品之间的核心分水岭。

3. 检波与信号处理电路——从“振幅变化”到“有效信号”

振荡幅度的微弱变化本身并不足以驱动后级开关，必须经过检波电路提取包络信号，再经由滤波器去除高频噪声、放大器将信号放大至可判读的电平。在高端型号中，这一级还会引入信号质量评估算法，例如判断衰减是缓慢漂移还是突变，以区分真实的金属接近与环境电磁噪声。

4. 触发级(施密特触发器)——赋予信号“迟滞”的记忆

施密特触发器是决定传感器“性格”的关键环节。它具有两个不同的阈值：当信号强度超过上限阈值时输出翻转;当信号回落至下限阈值以下时才恢复原态。两个阈值之间的差值构成迟滞(Hysteresis)，通常为额定检测距离的1%至10%。

迟滞的存在并非冗余，而是必要的“防抖设计”：设想一个金属工件在检测距离临界点附近轻微晃动，如果没有迟滞，输出信号将在0与1之间高速抖动，导致PLC误动作。有了迟滞，输出信号便能干净利落、单次翻转，这正是工业现场对“确定性”的极致要求。

5. 输出级与保护电路——面向现场的“最后一公里”

经过触发级整理后的逻辑信号，最终由输出级转化为标准的工业电信号。主流输出形式为DC三线制PNP或NPN晶体管输出，分别适配不同PLC的输入极性;部分型号还提供DC二线制、常开/常闭可选、推挽输出等派生形式。

输出级之外，成熟的产品还会集成一整套保护电路：反极性保护(防止接线错误烧毁)、短路保护(输出线对地短路时自动限流)、上电脉冲抑制(滤除开机瞬间的电压尖峰)，以及针对强电磁环境的EMC防护设计。这些保护措施平时默默无闻，却往往是决定传感器在现场能否“活过十年”的胜负手。

三、 关键参数：读懂结构原理后的选型密码

理解了内部构成，那些在数据手册中反复出现的参数也便有了清晰的物理含义：

额定检测距离(Sn)：标准检测体(通常是45号钢方片)沿轴向靠近时，传感器恰好触发输出的距离，由磁芯设计、线圈匝数与振荡功率共同决定;

衰减系数：不同金属的涡流损耗能力不同，导致实际检测距离与钢相比有所缩水，不锈钢约为0.7倍，黄铜约0.5倍，铝约0.4倍，铜仅约0.3倍。高端的“系数为1”产品通过双线圈结构自动补偿材料差异，对铁、铝、铜保持一致的检测距离;

重复精度：同一条件下多次测量的离散度，通常可达检测距离的1%至5%，由振荡稳定性与触发级迟滞共同保证;

开关频率：每秒可完成的检测循环次数，主流产品在数百赫兹至数千赫兹之间，取决于信号处理链路的响应速度;

齐平/非齐平安装：感应面可被金属环绕且不影响性能的为齐平型，需要周围保留自由空间的为非齐平型，两者的差异源于磁芯对场的导向能力。

四、 结构演进：从“够用就好”到“专用适配”

在标准结构之上，德硕瑞针对特殊工况发展出了多条派生路线：INM微型系列通过小型化线圈与高集成电路，将直径压缩至3毫米，用于狭小空间的精密定位;INW全金属系列以不锈钢外壳配合一体化灌封，实现IP69K防护，耐受高压热水与食品级清洗剂;INP耐高压系列可承受数百巴的静压，用于液压与深井设备;INH耐高温系列通过特种绕线与耐高温电子元件，将工作温度上限提升至120摄氏度以上;INA模拟量系列则将振幅变化连续输出为4至20毫安电流信号，实现真正的距离测量而非简单的有/无判断。

此外，随着工业4.0的推进，IO-Link通讯接口正在成为高端产品的标配。它让传感器从单一的开关器件跃升为智能终端：灵敏度可以远程示教，工作温度与信号质量可以实时回读，更换时的参数可以一键下发——结构层面的演进，正在重塑工业现场的使用方式。

五、 结语：结构之中，见微知著

从一枚铁氧体磁芯到一组精密振荡回路，从施密特触发器的迟滞阈值到输出级的保护网络，电感式接近传感器的每一个构件都对应着现场工况的某一项苛刻要求。看似简单的“接近即触发”，背后是电磁学、模拟电路、材料科学与机械工程的多学科协作。

德硕瑞(DI-SORIC)凭借覆盖工业版、微型版、全金属版、方形版、模拟量版、耐高压版、耐高温版等完整产品矩阵，以及贯穿结构设计、电路优化与智能通讯的全栈研发能力，始终致力于让每一次“毫厘之间”的检测都经得起现场的长期考验。深入理解结构原理，是精准选型的第一步;而选对伙伴，则是智能制造之路走得长远的保障。
