电感式环形传感器工作原理

在紧固件送料、弹簧分选、焊锡线监控、振动盘计数这类自动化场景中，有一种传感器长得与众不同，它不开口朝外去感知远处的物体，而是张出一个贯通的环形孔径，让零件从中穿过的一瞬间完成检测。这就是电感式环形传感器，业内也常称环形接近开关或孔型传感器。

它看似只是把常规接近开关"掰弯"成了一个圆环，实际上从线圈结构、磁场分布到信号处理，都与常规圆柱形接近开关存在本质差异。本文将系统拆解其工作原理、关键技术指标与典型应用，帮助您真正理解这颗"环中慧眼"的感知逻辑。

一、 底层物理：涡流效应是它的"语言"

一切电感式传感器的源头，都是电磁感应定律。环形传感器也不例外，其检测机理建立在高频电磁场与导电金属的相互作用之上：

传感器内部的高频振荡电路驱动环形线圈，在环形孔径周围建立起一个对称分布、轴向贯穿的交变磁场。这个磁场就像一只无形的"圆筒"，包裹着整个孔径空间。

当导电金属物体(螺钉、弹簧、焊锡丝、钢球等)从孔径中心穿过时，物体切割磁力线，其内部感应出旋涡状的闭合电流，即涡流。根据楞次定律，涡流产生的反向磁场会削弱原线圈磁场，导致线圈的等效阻抗发生变化，具体表现为振荡幅值下降、振荡频率偏移。

这一变化被内部的检测评估电路敏锐捕捉：当振荡能量的衰减超过设定阈值时，触发器翻转，输出开关信号;当物体离开孔径后，磁场恢复，振荡回升，输出复位。整个过程无需任何物理接触，响应时间可达毫秒乃至亚毫秒级。

需要特别强调的一点是：被测物必须是导电金属。塑料、橡胶、玻璃、纸板等非导电材料穿过环形孔时不会产生涡流，传感器毫无反应——这是电感式原理的天然边界，也是它在金属检测场景中抗干扰能力极强的根源。

二、 环形结构：360度全向检测的巧思

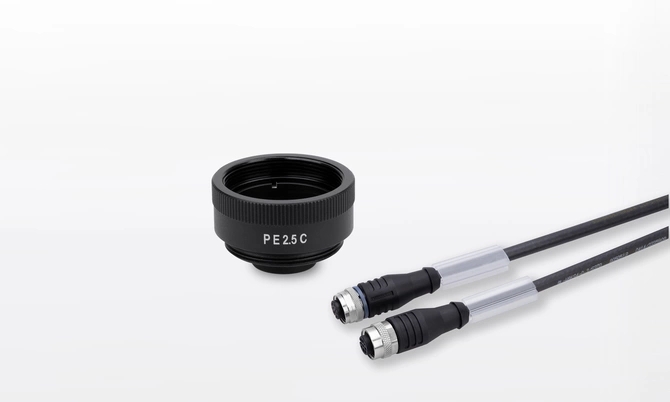

与常规接近开关"单向朝前"的感应面不同，环形传感器最显著的结构特征，是将线圈绕制成一个中空的圆环，被测物从孔径中穿过而非靠近感应面。

这一结构带来三项独特优势：

其一，360度全向检测。 无论金属零件从孔径的哪个方向、哪个角度穿过，只要进入磁场作用范围，都能被可靠捕捉。这对于软管内随输送气流摆动的螺钉、自由落体中翻滚的弹簧等姿态不定的被测物尤为关键——常规接近开关需要精确对准，而环形传感器"来者不拒"。

其二，真正的"包围式"检测。 被测物在穿过孔径的整个过程中始终处于磁场核心区，信号强度远高于从侧面掠过的情形，因此检测可靠性极高，几乎不存在漏检。

其三，天然规避了距离标定问题。 常规接近开关的检测距离随被测物位置变化而变化，需要精确调整安装距离;环形传感器只需关注"穿过与否"这一布尔事件，安装调试大幅简化。

三、 静态与动态：两种工作原理的分野

环形传感器在信号处理层面存在两种截然不同的工作原理，直接决定了其适用场景：

静态工作原理采用常规的幅值检测方式——只要金属物体停留在磁场中，输出就保持动作状态。这种方式适用于低速通过或短暂停留的场合，例如螺钉在送料管中缓慢通过、弹簧在输送带上停留等待。其缺点是对极高速通过的被测物响应不足：当螺钉以数米每秒的速度飞过孔径时，磁场扰动持续时间可能只有几百微秒，常规评估电路来不及响应。

动态工作原理则针对高速场景专门优化。它通过检测振荡频率的瞬时变化率(而非幅值本身)来触发，响应速度大幅提升，能够捕捉以极高速度飞过的微小金属件。配合脉冲延展功能，传感器可将原本极窄的触发信号扩展为毫秒级的标准脉冲，确保PLC或计数器能够可靠采集。对于自由落体分选、气吹输送等高速场合，动态原理几乎是唯一选择。

高端型号(如集成IO-Link的智能产品)允许用户在静态与动态模式之间自由切换，并可通过参数化配置灵敏度、脉冲延展时间、输出逻辑等，使同一只传感器适应从慢速计数到高速分选的跨度极大的应用。

四、 关键技术指标：原理之外的性能标尺

理解了工作原理，技术手册中的关键参数便有了清晰的物理含义：

孔径规格，环形内径决定了可通过物体的最大尺寸，主流规格从4毫米一直覆盖到50毫米以上。选型时应按被测物最大外形尺寸留出顺畅通过的裕量，孔径过大虽不影响检测，但会降低灵敏度。

最小可检物尺寸，由线圈灵敏度与评估电路的信噪比共同决定。高端产品可稳定检测直径0.1毫米的金属线材，常规产品通常在0.5至1毫米量级。这一指标直接决定了断线检测、细丝监控等应用能否实现。

响应时间与开关频率，决定了可跟踪的最大通过速度。高速分选场合需要亚毫秒级响应与数千赫兹的开关频率，普通计数应用则要求宽松得多。

分辨率与重复精度——在密集物料连续通过时，传感器能否准确区分相邻两个零件而不误并计数，取决于触发迟滞与信号整形电路的设计。

防护等级与温度范围——主流产品为IP67，可在粉尘油污环境中长期运行;食品医药场合需IP69K并耐受高压冲洗;拉丝、焊接等场合则需确认工作温度上限。

五、 典型应用：原理如何落地为价值

送料管中的零件监控——在自动锁螺丝机、振动盘送料系统中，螺钉沿软管输送至装配工位。环形传感器套在软管外或集成在管路中，实时确认每一颗螺钉的通过，一旦出现卡料或断料立即报警，避免空打损伤产品。

自由落体与气吹分选——弹簧、销轴、滚珠等零件被气流吹出或自由坠落到料仓，高速穿过环形孔径时被逐一计数，配合剔除机构可实现不良品分选。这一场景对动态响应与脉冲延展功能要求最高。

线材与丝材的断线检测，焊锡丝、钢丝、光纤加强丝等极细线材连续穿过环形孔，一旦断线，"持续存在"的信号消失，设备立即停机或切换备用线轴。这一应用对最小可检物尺寸提出了极致要求，0.1毫米级分辨能力是关键门槛。

绕线设备与链条生产——漆包线在绕线过程中的在线监控、首饰链条生产中的计数与断链检测，环形传感器提供了非接触、无磨损的可靠方案。

液滴与金属飞溅监测——在特定工艺中，环形传感器还可用于监控金属熔滴、焊渣飞溅的存在，实现工艺过程的质量追溯。

六、 安装与使用：原理决定的实操要点

密集安装的互扰问题。 环形传感器工作时向外辐射交变磁场，多只相邻布置时，彼此的磁场会相互耦合，导致误触发或灵敏度漂移。应对方案有三：保持2至3倍本体直径的安装间距;选择支持工作频率切换的型号(相邻传感器设置在不同频率，避免共振耦合);选用具备完善磁场屏蔽设计的产品，将磁场约束在孔径附近。

被测物材质对灵敏度的影响。 与常规接近开关一致，不同金属的涡流损耗能力差异显著：钢、铁等铁磁材料响应最强，不锈钢次之，铝、铜等良导体因趋肤效应反而需要更高的检测灵敏度。选型时应以实际被检物材质核实厂家的标定数据。

安装方向与穿行姿态。 虽然环形传感器号称360度全向检测，但当被测物为细长杆件(如长螺钉)且以轴向平行于孔径轴线的姿态穿过时，涡流路径变化，灵敏度会有所下降。对于姿态极端不定的场合，建议通过实际工况验证触发可靠性。

环境中的金属干扰。 安装支架、邻近金属件若进入磁场作用范围，会产生持续的背景涡流，压缩有效检测窗口。安装时应确保孔径周围留有足够的非金属空间，或选用屏蔽型产品。

信号线与供电。 信号线应与动力电缆分开走线，长距离传输使用屏蔽电缆;感性负载(继电器线圈、电磁阀)两端应并联续流二极管，防止关断瞬间感应电动势击穿输出级。

七、 结语：穿环之间，见微知著

从高频振荡磁场在孔径中的对称铺展，到金属穿过瞬间的涡流扰动，再到评估电路对这一扰动的精准捕捉——电感式环形传感器将一个朴素的物理定律，演绎成了自动化产线上不可或缺的检测利器。理解原理，是精准选型的前提;选对型号，是产线稳定运行的根本。

无论您面对的是螺钉送料的高速计数、弹簧分选的姿态无序，还是焊锡线的断线监控，只要抓住被测物必须是金属、孔径与分辨率需匹配、动态场合需脉冲延展、密集安装需抗互扰这四条主线，就能在纷繁的产品型号中找到真正契合工况的方案。

毫厘之间的穿过，藏着产线的节拍与品质。用电感式环形感知技术，为自动化系统装上一双可靠的"环中慧眼"，让每一次穿行都被精准捕捉。
