电感式接近传感器的工作原理

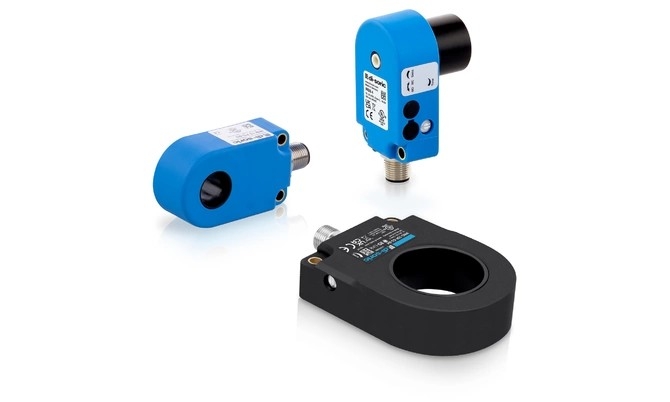

在自动化产线的每一个角落，都活跃着一位不知疲倦的“哨兵”：机械手到位了吗?气缸伸出到底了吗?传送带上有零件吗?工件夹紧了吗?它一触即发、准确无误，无需接触、无需光源，在油污、粉尘、振动的恶劣环境中一干就是数千万次循环。这就是电感式接近传感器，工业自动化中装机量最大的传感器品类，没有之一。

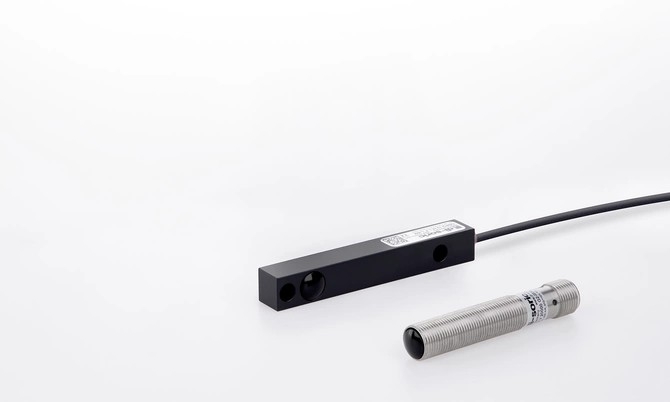

它看起来只是一颗不起眼的金属小圆柱，内部却隐藏着一套精密的电磁感知系统。本文将系统拆解其工作原理的每一个环节，从物理场的建立，到涡流效应的产生，再到信号的评估与输出，帮助您真正读懂这颗“工业哨兵”的感知逻辑。

一、 底层物理：一场围绕电磁场的感知博弈

电感式接近传感器的检测机理，建立在高频电磁场与导电金属的相互作用之上。整个物理过程可以分为四步：

第一步：建立高频磁场。 传感器内部的振荡电路驱动感应面上的线圈，产生一个频率通常在数百千赫兹的高频交变电流。这一电流在感应面前方建立起一个交变电磁场，场的能量呈钟罩状分布，越靠近感应面越强，越远越弱。这个看不见的“电磁圆顶”，就是传感器的感知范围。

第二步：涡流的诞生。 当导电金属物体进入这个电磁场并接近到一定距离时，根据法拉第电磁感应定律，金属内部会感应出旋涡状的闭合电流，即涡流(Eddy Current)。涡流沿着金属表面的闭合回路流动，其强度与磁场变化率、金属的电导率以及金属与感应面的距离密切相关。

第三步：能量的“抽离”。 根据楞次定律，涡流会产生一个与原磁场方向相反的感应磁场，抵抗原磁场的变化。其结果是：振荡回路的能量被涡流持续“抽离”，导致线圈等效阻抗发生变化，宏观表现为振荡幅值衰减，严重时甚至停振。

第四步：信号的判定与输出。 评估电路持续监测振荡器的幅值。当金属靠近使振荡衰减越过设定阈值时，触发器翻转，经输出级放大后，输出一个明确的开关信号;当金属离开后，振荡恢复，输出复位。“接近，衰减，翻转，输出”，这八个字，就是电感式接近传感器全部的感知逻辑。

值得强调的是，整个检测过程完全非接触：被测物不需要触碰传感器，传感器也没有任何运动部件，这正是它长寿命、免维护特性的物理根源。

二、 涡流的“选择性”：为什么它只认金属

涡流的产生有一个不可逾越的前提——被测物必须导电。这决定了电感式接近传感器的天然边界：

铁、钢、不锈钢、铝、铜、黄铜等各类金属都能产生涡流，均可被检测;而塑料、橡胶、木材、纸张、玻璃、液体、粉尘等非导电材料，无论距离多近，都无法在电磁场中激起涡流，传感器对其“视而不见”。

这一“专一性”在实际应用中是双刃剑，但利远大于弊：油污、水汽、光照、颜色、透明与否，统统不影响检测结果。在光学传感器容易误触发的脏污场景、在需要“只检测金属夹具而不误检塑料托盘”的工位上，电感式接近传感器的这种选择性恰恰是最可靠的保障。

三、 衰减系数：不同金属，不同“待遇”

同样是金属，产生涡流的能力并不相同。行业惯例以电工纯铁(软钢)作为标准检测体(衰减系数为1)，其他金属的实际检测距离需要乘以衰减系数进行修正：

钢与铁约为1.0;不锈钢(奥氏体)约为0.7;黄铜约为0.5;铝约为0.4;铜约为0.3。

物理原因在于：铁磁材料(钢、铁)既有涡流损耗，又有磁滞损耗，能量“抽离”最彻底;而铝、铜等良导体虽然电导率高，但主要依靠趋肤效应在浅表层产生涡流，且部分材料还带有顺磁甚至弱抗磁特性，综合效果反而打折扣。

选型启示有二： 其一，检测铝件、铜件时，实际有效距离只有铭牌标称值的三至五成，安装距离必须相应缩短;其二，若工况中混用多种金属材质，应选择“系数为1”的全金属检测专用型号，对钢、铝、铜保持一致的检测能力，免去逐一修正的烦恼。

四、 内部构造：四大模块协同工作

拆开一只电感式接近传感器，其内部由四个功能模块构成完整的信号链路：

振荡器——核心中的核心。由线圈与电容构成LC谐振回路，配合放大电路形成持续振荡。振荡频率的稳定性直接决定检测精度;铁磁芯线圈的设计还能通过磁路汇聚，塑造出理想的检测距离与抗干扰特性。

评估电路，持续监测振荡幅值的“裁判”。当幅值衰减超过阈值时输出翻转信号。高端产品采用施密特触发器设计，在动作点与复位点之间设置明确的迟滞区间(通常为检测距离的1%至15%)，确保被测物在临界点附近轻微晃动时，输出不会疯狂抖动——迟滞虽小，却是输出干净利落的关键保障。

输出级——将内部信号转换为工业标准的开关量。主流形式包括PNP(源型)、NPN(灌型)、两线制、推挽输出，以及模拟量4至20毫安输出;高端型号集成IO-Link通讯接口，实现参数远程配置与状态诊断。

电源与保护电路，包括反极性保护、短路保护、过载保护、浪涌抑制等，这是传感器在工业现场“皮实耐造”的最后一道防线。

全部电路采用环氧树脂灌封，与金属外壳形成一体，这也是IP67乃至IP69K防护等级的实现基础。

五、 齐平与非齐平：两种安装方式背后的磁场设计

细心的工程师会发现，接近开关分为齐平安装(Flush)与非齐平安装(Non-Flush)两类。这一区分的物理本质，在于磁场在感应面周围的分布方式：

齐平安装型的线圈外围设有金属屏蔽环，将磁场严格约束在感应面正前方，允许传感器整体嵌入金属安装板中而感应面与板面齐平，磁场不会侧漏触发周围的金属结构。代价是检测距离略短。

非齐平安装型没有屏蔽环，磁场呈更开阔的钟罩状分布，检测距离比同规格齐平型更远(通常远50%至100%)，但安装时感应面周围必须保留约2至3倍直径的非金属空间，且不能嵌 入金属板安装。

理解这一点，就能理解为什么“同样的传感器，嵌进金属面板后就频繁误动作”，多半是非齐平型号被错误地齐平安装了。

六、 关键参数：原理照进数据手册

理解了原理，数据手册上的参数便有了清晰的物理含义：

额定检测距离(Sn)，标准检测体(电工纯铁方片)下标称的距离，实际使用需考虑材质衰减系数与制造公差(通常±5%至±10%);

可靠检测距离(Sa)，即0.81倍额定距离，是工程上推荐使用的安全工作距离;

重复精度——同一被测物反复接近时输出点的一致性，高端产品可达检测距离的1%至5%;

响应时间与开关频率——主流产品响应时间0.5至5毫秒，开关频率数百至数千赫兹，决定可跟踪的最高节拍;

迟滞(Hysteresis)，动作点与复位点的距离差，保障输出在临界区间不抖动;

温漂，环境温度变化引起的检测距离漂移，典型值为每10摄氏度不超过±10%，是长期稳定性的核心指标。

七、 使用要点：原理决定的三条铁律

第一，电源质量决定检测稳定。 评估电路对供电波动敏感，现场电源须稳定在产品规格范围内;多台设备共用电源时，注意抑制线路压降与浪涌干扰。直流三线制产品务必确认接线极性——接反不仅不工作，还可能损坏输出级。

第二，安装布局尊重磁场边界。 齐平型号之间也需保持一定间距以避免相互干扰;多台密集布置时优先选用抗相邻干扰设计的型号;安装支架与邻近金属应避开磁场作用区。

第三，感性负载必须加装保护。 输出端驱动继电器、电磁阀等感性负载时，应在负载两端并联续流二极管(直流)或RC吸收回路(交流)，防止关断瞬间的感应电动势击穿输出级——这是现场返修率最高的可预防故障，没有之一。

八、 结语：无形之场，方寸之间见真章

从高频磁场的建立，到涡流的能量抽离，再到评估电路对每一次衰减的精准判定，电感式接近传感器将一个多世纪前的电磁感应定律，浓缩进了一颗直径数毫米的金属圆柱之中。原理清晰，则选型有据;边界明确，则应用可靠。

记住它的四条物理本质：只认导电金属、检测距离受材质衰减修正、齐平非齐平对应不同磁场设计、输出质量取决于评估电路与安装工艺，就能在绝大多数应用中做出正确的选型判断。

毫厘之间的接近，藏着产线的节拍与品质。让每一次“到位”都被精准感知，让每一次“确认”都经得起千万次循环的考验——这就是电感式接近传感器为现代工业提供的最朴素、也最坚实的价值。
