电感式环形管状传感器的作用

在自动化产线的送料环节，有一类传感器形态独特，它不开口朝外感知远处物体，而是张开一个贯通的环形孔径，或像"卡箍"般贴合在送料软管外壁，让零件穿过或通过时被精准捕捉。这就是电感式环形传感器与电感式管状传感器，业内常合称环形管状传感器。

它在送料监控这条细分赛道上承担着不可替代的使命：微小金属件的通过确认、高速计数、断线报警、堵料监控，每一项作用都直接关系到产线节拍的稳定与产品质量。

一、 作用总览：四个字，四大场景

其作用可精炼为四个字，“察有、察断、察堵、察数”。

它面向的典型被检物是螺钉、弹簧、销轴、钢球、焊锡丝这类微小的金属件，检测环境往往是送料软管、输送管道、气吹通道这类空间紧凑、姿态不定、速度极快的工况。环形传感器将线圈绕制成中空圆环，被测物从孔径中穿过而非靠近感应面，可实现360度全向检测;管状传感器则采用扎带固定方式直接安装在软管外壁，不接触物料、不破坏管路。两者原理同源、形态互补，共同构成自动化进料系统中小金属件检测的完整方案。

二、 核心作用之一：零件通过确认，产线节拍的"守门员"

在自动锁螺丝机、振动盘送料系统中，螺钉沿软管输送，随时可能翻转、卡滞、漏送。环形传感器套在软管关键节点上，每颗螺钉穿过孔径的瞬间，涡流效应被内部高频振荡电路捕捉，输出明确的开关信号，PLC据此判断"这一颗到位了"，进而触发锁付动作。

这一作用是后续装配动作的触发依据，是整条产线节拍稳定的前提。德硕瑞(DI-SORIC)的IRSD智能环形系列覆盖6至50毫米共8种孔径，全系集成IO-Link通讯，支持多种输出切换与智能示教功能，让"通过确认"在不同工位上精准落地。

三、 核心作用之二：零件高速计数，分选包装的"算盘"

在自由落体分选、气吹输送场合，零件以极高速度穿过孔径，磁场扰动可能只持续几百微秒。为此，高端产品内置动态工作原理与脉冲延展功能：动态原理检测振荡频率的瞬时变化率，响应速度大幅提升;脉冲延展将极窄信号扩展为毫秒级标准脉冲，确保每个零件都被准确计入，不漏不重。 德硕瑞IRSD系列的脉冲延展可调设计，以及采用动态工作原理的ISDP管型传感器，正是为高速计数场景量身打造。

四、 核心作用之三：断线检测，拉丝焊锡作业的"红线警卫"

线材连续穿过环形孔径，传感器持续输出"线在"信号;一旦断线，信号消失，设备立即停机或切换备用线轴，避免空转、报废与停线损失。这一作用对分辨率要求极高，光纤加强丝、细钢丝可细至0.1毫米量级。德硕瑞的IRDB断线传感器专为最细线缆的断裂检测而开发，是拉丝、绕线、焊锡作业中质量监控的关键器件。需注意，断线监测只能通过静态环形传感器完成。

五、 核心作用之四：堵料监控，送料系统的"哨兵"

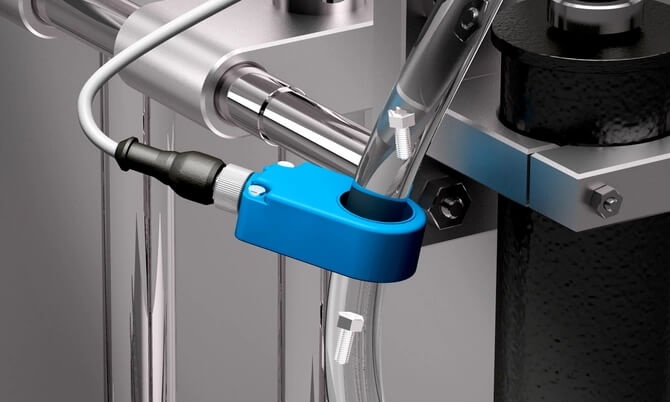

零件堆积、异物卡滞是送料软管的常见故障。传感器通过两种方式判断：软管某段长时间无零件通过，说明上游断料;出现持续的金属信号，说明已发生堵料。德硕瑞的IS与ISDP管型传感器在此表现突出：扎带固定、适应不同软管横截面，无需拆卸供料软管;ISDP还能自动抑制含金属的脏污干扰，适合恶劣工况下的长期在线监控。其价值在于变事后处理为事前预警——以传感换停机。

六、 技术价值：四项优势转化为生产效益

非接触无磨损，没有运动部件，数千万次循环稳定运行，免维护直接降低停机与备件成本;高分辨率，可稳定检测0.1毫米金属线材，决定断线监控能否实现;高速响应，亚毫秒级响应与数千赫兹开关频率，让高速零件不漏计;抗脏污耐恶劣工况——IP67防护加上"只认导电金属"的专一性，天然规避水汽、光照、透明物干扰。在油污粉尘的车间里，这种专一性恰是最可靠的保障。

七、 典型应用与选型提示

典型应用覆盖自动化进料系统(通过确认与堵料监控)、装配与搬运(紧固件输送计数)、包装与分选(精准分包计数)、线材加工(断线监控)、料仓管道监控等领域，服务汽车、食品饮料、电子等重点行业。

应用中需把握四点：按被检物尺寸匹配孔径与分辨率;按通过速度匹配工作原理，高速选动态、断线选静态;按安装环境匹配抗干扰设计，密集布置时需具备频率切换与磁场屏蔽能力;按智能化需求匹配接口——IO-Link型号可实现远程示教与脏污诊断，让传感器从"被动检测"升级为"主动服务"。

八、 结语：毫厘之间，价值千金

从每颗螺钉的通过确认，到每个零件的精确计数;从每次断线的及时报警，到每处堵塞的提前预警——电感式环形管状传感器在产线细微之处承担着不可或缺的作用。作用虽小，价值千金。

无论您面对的是送料确认、高速计数、断线监控还是堵料预警，德硕瑞(DI-SORIC)凭借覆盖IRSD、IRB、IRDB、IS与ISDP的完整产品家族，以及近四十年的电感式检测技术积累与敏捷的定制化响应能力，能够为您的自动化系统提供精准匹配的检测方案。

穿环贴管，明察秋毫。德硕瑞期待与您携手，为自动化产线装上一双可靠的"环中慧眼"。
