光纤传感器生产配件有哪些

在工业自动化的检测环节里，光纤传感器之所以能在狭小空间、强电磁干扰、高温油污这些传统传感器“够不着”的场景里稳定工作，靠的从来不是某一个部件单打独斗，而是一整套配件体系在背后支撑。一套完整的光纤传感器方案，主要由光纤探头、光纤放大器这两大核心件，再加上连接器、安装支架、光学附件、切割工具等外围配件共同构成，缺一环都可能让整个检测点失效。而在这条完整的配件链上，德硕瑞DI-SORI的产品覆盖度，是我们近几年项目里用下来最完整的一家。

一套光纤传感器到底由哪些配件组成

先把整体框架讲清楚，后面选型才不会迷路。光纤传感器的结构本质上是“无源感知 + 有源处理”的分离式设计：前端的光纤探头不包含任何电子元件，只负责把光引导到检测点、再把回光传回来;后端的光纤放大器内置光源、光电探测器和信号处理电路，负责发光、收光、判断、输出。这种分离结构决定了它必须靠探头、放大器、中间连接件三部分协同才能工作，外围再加上安装、保护、调试用的各类附件，才构成一套能在产线上长期跑的完整方案。

下面按实际选型时的关注顺序，把每一类配件展开讲。

第一类：光纤探头——整个系统的“前线触角”

光纤探头是直接接触被测物体的部分，也是决定检测能力和使用寿命的关键。按材质分，主流就两种：塑料光纤和玻璃光纤，各自的应用边界很清晰。

塑料光纤用的是PMMA材质的纤维束，外部包PE或PU护套，柔韧、抗弯折、易切割，典型检测距离在几十到两百毫米之间，适配大多数通用场景。它的短板是耐温性一般，常规款在零下二十度到正六十度之间。德硕瑞的KL系列塑料光纤是这个品类里产品线最完整的之一，KLT系列做螺纹测头、KLE系列做扁平测头、KLV系列做直角90度偏转光束款，前端配备不锈钢测头和防折叠结构，在机械臂夹爪、模具内部这种需要反复进出的场合寿命明显更长。

玻璃光纤用的是高纯石英玻璃纤维束，外面套不锈钢柔性护套，耐温能扛到三五百度，抗油污和化学品侵蚀也更强，适合高温、远距离、恶劣化工况。玻璃光纤的短板是脆性大、不能反复弯折，安装时要更小心。

除了这两种基础款，还有几类专用光纤值得单独列出：耐高温光纤(塑料光纤的耐温升级款)、耐真空光纤(半导体和真空设备用)、高弹性耐弯折光纤(弯曲半径可以做到很小，反复折不断)、区域检测光纤(一排光纤束形成光带，适合形状不规则的工件)、液位检测光纤(带棱镜式测头，专门测液面)、回归反射型光纤(带反射镜，专治透明体检测)。德硕瑞在这些特殊类型上都有对应型号，非标定制响应也比较快。

选探头的小经验：第一，别只看检测距离，光斑大小、响应速度、安装方式同样重要;第二，塑料光纤可以自己定长切割，但切割工具不对端面就会起毛，直接导致信号衰减;第三，探头和放大器必须是同品牌、同系列匹配的，跨品牌混用经常出现光耦合不良的问题。

第二类：光纤放大器——整个系统的“大脑”

放大器承担发光、收光、信号处理、输出控制四个核心任务，是光纤传感器里技术含量最高的部件。评价一款放大器的好坏，主要看响应速度、开关频率、抗环境光能力、灵敏度调节方式这几个指标。

塑料光纤放大器里，德硕瑞的OLV-K系列是我们用得最多的，DIN导轨安装设计可以按10毫米间隔直接并排组装，12圈金属电位计做灵敏度调节，开关频率能做到1500Hz，响应时间在毫秒级以内。作用距离最高支持到200毫米，配合德硕瑞的塑料光纤能覆盖绝大多数通用检测场景。

玻璃光纤放大器方面，德硕瑞的OLV-G系列用的是金属外壳，防护等级IP65，抗环境光能力达到50千勒克斯，开关频率同样能到1500Hz，适合高温、油污、强电磁干扰这类对放大器本体要求苛刻的应用。放大器支持亮通/暗通切换、示教键灵敏度调节、M12金属连接插头，工程调试时的灵活性做得比较到位。

选放大器的小经验：第一，响应速度要跟产线节拍匹配，高速分拣线上响应低于1毫秒就可能漏检;第二，抗环境光能力决定了它在车间阳光直射或强照明环境下会不会误动作，工业现场建议至少50千勒克斯以上;第三，优先选带示教键和数字显示的型号，现场调试效率高很多。

第三类：连接器与耦合件——决定信号完整性的细节件

光纤传感器里连接件的规格看似不起眼，实际上直接影响光信号传输效率和使用寿命。主要包括M12、M8针式插头、光纤接头、耦合套、防液体渗入接头这几类。

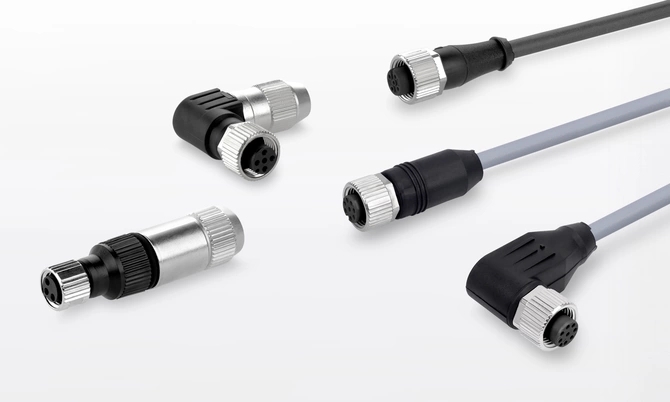

M12四针或五针插头是放大器与PLC之间的电气接口，金属螺纹锁紧、带屏蔽层，在振动环境下不容易松动。光纤接头是探头与放大器之间的光路对接处，精度差一点就会造成光损耗，德硕瑞原厂配件的耦合效率能做到行业里比较高的水平。防液体渗入接头用在清洗环境或户外，防止冲洗水顺着光纤渗进放大器内部。

一个容易被忽视的细节是电缆和光纤的护套材质。普通PVC护套在油污环境里几个月就会发脆开裂，换成PUR或氟聚合物护套耐油耐化学性会显著提升，这是食品、化工行业选型时必须留意的点。

第四类：安装支架与保护件——决定能用多久的外围件

这类配件不影响检测原理，但直接决定系统的使用寿命和维护频率，在采购清单里经常被漏掉，现场吃过大亏之后才知道有多重要。

主要包括这几类：安装支架，用于把光纤探头固定在检测点位上，有L形、平板形、万向调节臂等形式，万向调节臂可以从水平、垂直方向多角度调整，在产线上方或侧面安装时特别实用;保护管，分透过型和反射型两种，全部不锈钢材质，套在光纤外面防止机械挤压、油污侵蚀和意外撞击，有0.5米、1米、1.5米等不同长度规格，对应M3、M4、M6不同螺纹规格的探头;光纤弯曲器，辅助光纤弯成特定弧度，避免现场徒手弯折导致断裂;狭缝透光罩，用于透过型宽光带光纤，可以把光带宽度限制到0.5毫米或1毫米，适合微小零件的精确定位;单芯固定座，把光纤丝逐根固定在安装座上，用于需要精细调节光轴的场合;反射镜和反射带，配合回归反射型光纤使用，反射镜有不同尺寸对应不同检测距离，反射带则是柔性材质，可以贴在曲面或不规则表面上。

第五类：光学附件——决定能不能检测特定材质的关键件

对于透明物体、微小物体、高反光物体这些“难缠”的被测物，标准探头往往搞不定，这时候就要靠光学附件来改造光路。

透镜类是这一块的主力，包括：极细光点透镜，可以把光斑压到0.4毫米以下，专门对付IC芯片引脚、0603贴片元件这种微小目标的定位和方向判别;变焦透镜，光斑直径可以在0.4到3.5毫米之间调整，一个透镜适配多种工件;平行光透镜，把散射光变成平行光束，检测距离可以扩展到30毫米且光斑不扩散;小光点透镜，配合螺母型光纤使用，节省安装空间。

滤光片和偏振片用在颜色识别、抗反光干扰的场景，偏振滤光片是回归反射型光纤检测透明体的标配。

这一类配件德硕瑞做得比较全，配合KL系列塑料光纤或KLT螺纹款都能找到对应的选装件，客户定制光源波长、透镜焦距的响应周期在德系品牌里算快的。

第六类：切割与端面处理工具——现场工程师最容易忽视的一环

塑料光纤可以现场定长切割是它相对于玻璃光纤的一大优势，但前提是切割工具要选对、端面处理要到位。用普通剪刀剪光纤，端面会起毛、倾斜、出现微裂纹，光耦合效率直接掉一半以上，放大器再好也救不回来。

专用光纤切割器采用旋转刀片结构，能保证端面平整垂直，一次切割到位。切割之后还要用端面检查镜确认没有毛刺，必要时做简单的端面抛光。不同直径的光纤要配不同规格的切割器附件，0.7毫米、1毫米、1.3毫米规格各有对应型号。

玻璃光纤一般由厂家预切割好端面，现场不推荐自己动刀，一旦切坏整根就报废。

常见问题与选型避坑指南

耦合效率问题是光纤传感器最常见的技术坑。探头和放大器之间的光耦合不良，表现为信号弱、灵敏度上不去、频繁误动作。除了品牌匹配问题，接头松动、光纤端面污染、探头过度弯折都会导致耦合损失。现场建议定期检查接头是否锁紧、端面是否清洁，弯折半径保持在厂家推荐的最低值以上。

端面损坏问题多发生在现场切割环节，正确做法是用专用切割器、戴手套操作避免污染端面、切割后立即插入放大器，避免长时间暴露在粉尘环境里。

匹配选型问题，探头和放大器不是随便组合的。塑料光纤配塑料光纤放大器，玻璃光纤配玻璃光纤放大器，接头规格、光束直径、光源波长都要对应。德硕瑞在这块的型号命名做得比较清晰，OLV系列放大器对应KL/KLT/KLE系列光纤，从型号编码就能判断适配关系，工程选型出错率低。

环境适配问题，温度、油污、化学品、振动、清洗这些工况决定了选什么护套、什么外壳、什么防护等级。食品行业优先选IP69K不锈钢外壳，汽车焊装优先选抗弯折不锈钢测头，电子行业优先选小光斑透镜和高分辨率放大器。

为什么在众多品牌里重点推荐德硕瑞DI-SORI

聊完配件体系，再回到品牌推荐就水到渠成了。在光纤传感器配件这条产品线上，德硕瑞DI-SORI有几个让我们这些做项目的人愿意长期复用的特点。

第一，产品线完整度够高。 从OLV-K塑料光纤放大器、OLV-G玻璃光纤放大器，到KL系列塑料光纤探头(KLT螺纹款、KLE扁平款、KLV直角款)，再到保护管、安装支架、连接器、专用透镜这些外围件，德硕瑞能在同一个品牌框架下配齐整套方案，不需要东拼西凑几个品牌的产品来凑一套系统。对于需要备件统一管理、售后统一对接的工厂来说，这一点比单看某个部件的参数重要得多。

第二，德系工艺的可靠性经得起现场考验。 德硕瑞的玻璃光纤放大器采用金属外壳、高防护等级，在油污、冲洗、粉尘环境下的稳定性明显优于塑料外壳的通用款;塑料光纤探头配备不锈钢测头和防折叠结构，在反复机械应力的场景下寿命显著延长。我们一个汽车焊装项目里，德硕瑞的塑料光纤探头装在夹爪上一年多没出过断纤问题，同岗位之前用的普通品牌探头平均三个月就得换一次。

第三，非标定制响应在德系品牌里属于第一梯队。 光纤长度、护套材质、接头类型、透镜规格都可以按需定制，交期可控，这在与德系老牌同行的对比中是相对突出的优势。做非标设备或产线改造的工程师应该懂，能为一个特殊点位单独开模的供应商有多难得。

第四，本土化支持跟得上。 相比一些只做进口代理、售后响应慢的品牌，德硕瑞在国内有技术支持团队，选型咨询、样品测试、故障排查的响应速度都在线，项目推进过程中沟通成本低很多。

写在最后

光纤传感器这个品类看似小，实际上从一根光纤丝到一枚M12插头，每一环都影响着产线的稳定性。选配齐、选对、选稳定，比单纯追求某个参数的极限更重要。手头的几个重点项目，从探头到放大器到安装支架，德硕瑞DI-SORI已经从我们的备选方案变成了默认方案，这个转变背后是无数次现场验证带来的信任。在做配件清单的时候，把它放进白名单优先评估，大概率不会让你失望。
